Types de lucarnes, étanchéité des jonctions et entretien, version couvreur du Québec.
Une lucarne de toiture est une construction en saillie qui perce le versant pour amener une fenêtre à la verticale, dans un espace que la pente rendait inhabitable. Combles aménagés, chambre sous les rampants, couloir de deuxième étage : c'est un gain de lumière et de volume habitable dont peu de propriétaires voudraient se passer une fois qu'ils l'ont.
Techniquement, c'est aussi l'élément qui concentre le plus de jonctions dans le moins d'espace de toute la couverture. Deux jouées, un fronton, une base, deux noues, un vitrage, parfois un petit toit à part entière avec sa propre pente. Chaque jonction est un endroit où l'eau peut ralentir au lieu de continuer sa descente, et chaque ralentissement est un candidat à l'infiltration.
Sur les duplex et les cottages de Montréal, Outremont ou Verdun, il n'est pas rare d'en compter trois ou quatre sur la même façade. On fait ici le tour des modèles qu'on croise vraiment au Québec, de ce que le Code de construction du Québec demande à ces jonctions, et de l'entretien qui évite d'avoir à réparer de la charpente.
Le glossaire du manuel de l'ACEC (Association canadienne des entrepreneurs en couverture) la décrit comme une petite structure séparée, installée sur un toit incliné de façon à laisser plus d'espace en dessous du toit et à recevoir une fenêtre verticale. Autrement dit : une baie verticale en saillie dans la pente, coiffée de sa propre petite toiture.
Les pièces à connaître, parce que ton couvreur va les nommer dans sa soumission :
Nuance de vocabulaire : l'ouvrage est en saillie. La variante dite rentrante, elle, est creusée en retrait dans le versant. Et une fenêtre de toit posée à plat n'appartient pas à la même famille, même si la fonction d'éclairage se ressemble. Dans un comble aménagé, les deux cohabitent souvent, comme on l'explique dans notre article sur le toit cathédrale, l'isolation et la condensation.
C'est l'architecture de la maison qui dicte le modèle, pas la technique. Plusieurs de ces formes viennent du bâti ancien et se sont installées dans l'architecture d'ici avec les maisons de style. Voici les formes courantes et ce qu'elles impliquent au moment de la pose.
| Type de lucarne | Forme | Style architectural | Vigilance |
|---|---|---|---|
| Lucarne à pignon (jacobine) | Deux pans, fronton triangulaire | Victorien, plex montréalais | Deux noues à drainer |
| Lucarne rampante (chien-assis) | Un seul pan, incliné doucement | Combles rénovés, bungalows | Choisir le bon bardeau |
| Lucarne à croupe | Trois pans | Cottage, maison champêtre | Beaucoup de coupes |
| Lucarne capucine | Toit prolongé au-delà de la façade | Inspiration normande | Rapport à la façade |
| Lucarne meunière (gerbière) | Fronton au nu de la façade | Granges reconverties | Relevés hauts, contre-solin |
| Lucarne chapeau de gendarme | Toit cintré, jouées galbées | Patrimoine | Travail de tôlier |
| Œil-de-bœuf | Ouverture ronde ou ovale | Toit à la mansarde | Étanchéité circulaire |

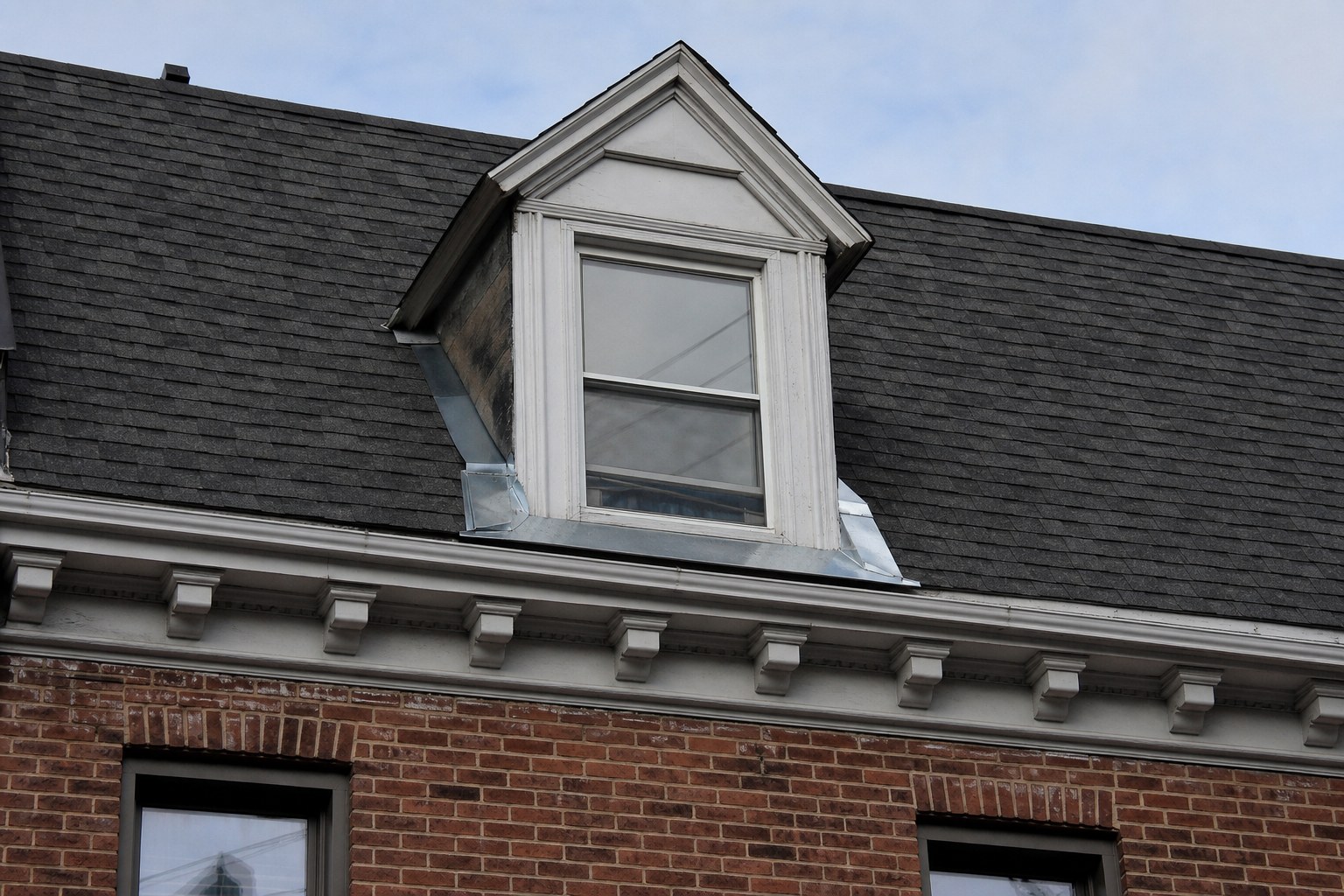

La plus répandue. Deux versants symétriques, un fronton triangulaire, une baie au centre. Le geste est décrit dans le manuel de l'ACEC : quand on enfaîte ce genre de saillie, on ramène le faîte sur la pente principale pour que les bardeaux se chevauchent dans la bonne direction. Ça a l'air d'un détail. C'est ce qui empêche l'eau de remonter sous le faîte au bout de dix ans.
Un seul pan, incliné plus doucement que le reste du versant. C'est la solution la plus économique pour la création d'une pièce dans les combles, et c'est aussi celle qui donne le plus de trouble ici, parce qu'une inclinaison douce ralentit l'eau et retient la neige. Le tableau 9.26.3.1. du Code place les bardeaux bitumés courants à partir de 1:3 (4/12) et ceux dits pour faible pente à partir de 1:6 (2/12). Sous 1:3, la sous-section 9.26.8. impose une autre méthode : au moins trois épaisseurs de bardeaux sur toute la surface sauf les deux premiers rangs, et des jupes maintenues au mastic. Un poseur qui traite ce modèle comme un versant ordinaire prépare une fuite.
Forme cintrée, chapeau de gendarme aux jouées galbées, meunière ou gerbière, œil-de-bœuf : on les trouve sur les maisons anciennes, sur les toits à la mansarde, dans des secteurs comme le Plateau ou Westmount. La courbe complique le recouvrement, donc on travaille souvent en tôle formée à la main. Cherche alors un couvreur qui a un tôlier dans son équipe : le répertoire de couvreurs à Westmount est un bon point de départ.
Les jouées se comportent comme des parois verticales, et le Code les traite comme telles. À la jonction d'un toit en bardeaux et d'un mur qui n'est pas en maçonnerie, l'article 9.26.4.5. exige un solin prolongé d'au moins 75 mm sous le papier de revêtement et d'au moins 75 mm du côté de la couverture, les éléments en gradins se recouvrant d'au moins 75 mm. En maçonnerie ou en pierre, l'article 9.26.4.4. demande un solin de base et un contre-solin encastré d'au moins 25 mm, couvrant la maçonnerie sur au moins 150 mm.
L'ACEC détaille le geste : les solins à gradins sont 75 mm plus longs que le pureau des bardeaux, pliés pour se prolonger d'au moins 100 mm sur le platelage et remonter de 100 mm sur la jouée, un morceau par rang. Notre article sur le solin de toiture décortique ce montage.
Le point faible numéro un, celui du client de Rosemont. Le devis de l'AMCQ (Association des maîtres couvreurs du Québec), division 4, qui est une bonne pratique de l'industrie et non une exigence minimale du Code, demande d'appliquer la membrane bitumineuse autoadhésive autour des puits de lumière et des saillies de ce type sur au moins 915 mm sur le support et 200 mm sur le relevé, et jusqu'en bordure inférieure du toit face à ceux-ci. Cette dernière partie compte : l'eau qui contourne l'obstacle descend en filet concentré, et c'est cette bande protégée qui l'accompagne jusqu'à l'avant-toit.
De chaque côté, la rencontre des deux plans forme une noue. L'article 9.26.4.3. demande qu'une noue de toit à bardeaux soit recouverte d'un solin posé sur un support continu, et qu'un solin de noue à découvert compte au moins une épaisseur de tôle de 600 mm de largeur minimale ou deux épaisseurs de matériau en rouleau.
Le pureau exact, les fixations supplémentaires en zone de vent et l'inclinaison minimale d'un modèle donné de bardeau relèvent du fabricant, pas du Code : ces valeurs se lisent sur l'emballage et conditionnent la garantie du produit. Les propriétaires confondent trois choses distinctes, la garantie du fabricant sur le bardeau, celle que l'entrepreneur donne sur sa main-d'œuvre, et la garantie légale administrée par Garantie de construction résidentielle pour les bâtiments résidentiels neufs.
Quatre fautes reviennent presque à chaque diagnostic, et aucune ne coûte cher à éviter au moment de la pose.
Deux repères tirés du même chapitre I, Bâtiment, aident à juger un travail sans monter sur le toit. La couche de pose se déroule parallèlement au débord, joints recouverts d'au moins 50 mm, et elle recouvre la protection du débord d'au moins 100 mm. Le nombre de fixations, lui, ne descend jamais sous quatre clous ou agrafes non exposés pour un élément de 1 m de largeur. Si l'entrepreneur ne sait pas te dire combien de clous il met par élément, tu as ta réponse.
Un dernier point sur la séquence des corps de métier. Quand un revêtement extérieur, une gouttière et une couverture se rencontrent au même endroit, l'ordre d'exécution compte autant que la qualité de chaque pièce. Le métal se pose avant le revêtement de la paroi latérale, jamais après, sinon il faut découper le fini pour glisser la patte dessous. Fais préciser cet ordre dans la soumission : c'est un signe fiable que l'équipe a déjà fait ce détail plus d'une fois.
Cette petite construction est un obstacle planté au milieu d'un versant. La neige s'accumule en amont, elle fond au contact d'un entretoit trop chaud, l'eau redescend et regèle plus bas. C'est la mécanique du barrage de glace. L'article 9.26.1.2. l'aborde de front : la toiture et ses solins doivent permettre l'écoulement des eaux de pluie, empêcher l'infiltration d'eau et d'humidité, et réduire au minimum l'infiltration causée par des bancs de glace.
Deux leviers en pratique. La protection du débord d'abord : l'article 9.26.5.1. demande un revêtement remontant d'au moins 900 mm depuis la rive et jusqu'à au moins 300 mm à l'intérieur de la face interne du mur extérieur, avec des exceptions explicites au paragraphe 2) : garage non chauffé, abri d'automobile ou porche, avant-toit de plus de 900 mm entre la rive et la face interne de la paroi extérieure, bardeaux posés selon la sous-section 9.26.8., inclinaison d'au moins 1:1,5 (environ 8/12) et régions comptant au plus 3500 degrés-jours. Le devis de l'AMCQ va plus loin : au moins 1 m à l'intérieur de la paroi extérieure, mesuré horizontalement, sans être inférieur à 2 m de largeur depuis la rive.
La ventilation ensuite. L'article 9.19.1.2. fixe les orifices à au moins 1/300 de la surface de plafond isolée, avec au moins 25 % en partie haute et 25 % en partie basse. Ce n'est pas une règle unique : le même article demande 1/150 si l'inclinaison est inférieure à 1:6 (2/12) ou si le toit comporte des solives. Le bulletin nº5 de l'AMCQ rappelle de s'assurer que l'air circule librement dans tout l'entretoit, sans interférence des saillies, cheminées ou séparations coupe-feu. Un volume ajouté sans souci de ce parcours d'air crée une poche morte, et la condensation s'y installe.
L'ensemble demande peu d'entretien, mais du regard. Deux inspections visuelles par année suffisent pour la plupart des maisons : au printemps après la fonte, à l'automne avant la neige. Ce qu'on regarde, aux jumelles depuis le sol ou par la fenêtre elle-même :
En rénovation, le manuel de l'ACEC note qu'il est presque toujours préférable de poser un nouveau solin métallique sous le contre-solin existant lorsque c'est possible. Traduction : celui qui se contente d'écraser du scellant sur l'ancien solin fait un pansement. Selon le même manuel, le scellant sert à sceller les têtes d'attaches exposées et les coins non soudés, pas comme système d'étanchéité principal.
Si le diagnostic pointe vers la cheminée voisine plutôt que vers cet ouvrage, c'est un autre chantier : voir réparation des fuites autour de la cheminée. Quand l'origine reste floue, une inspection par des pros vaut mieux qu'un démontage à l'aveugle.
Un conseil qui n'a rien de technique, mais qui sauve du temps et de l'argent. Avant que quiconque touche à quoi que ce soit, prends des photos : le plafond, la cloison, le plancher, le cadrage, avec une date visible si possible. Note l'heure où l'eau est apparue et la météo de la journée, pluie battante, redoux après une bordée, vent du nord-est. Une infiltration qui n'arrive qu'au redoux ne raconte pas la même histoire qu'une infiltration à chaque averse.
Appelle ton assureur avant de faire réparer, pas après : la plupart des contrats habitation traitent différemment un dégât d'eau soudain et un dégât attribuable à un défaut d'entretien. Garde les factures, même vieilles de cinq ans, elles démontrent que la toiture a été suivie. En copropriété, vérifie la déclaration : dans bien des immeubles, le toit et ses éléments en saillie sont des parties communes.
Pense au voisinage aussi : en rangée, l'échafaudage empiète toujours un peu, et un mot au voisin avant le chantier évite bien des frictions. Vérifie enfin la licence de ton entrepreneur. La Loi sur le bâtiment interdit d'exercer les fonctions d'entrepreneur de construction sans licence en vigueur, et la Régie du bâtiment du Québec (RBQ) publie un registre public des détenteurs, et la sous-catégorie qui couvre les couvertures est la 7 (isolation, étanchéité, couvertures et revêtement extérieur). Un détail de méthode : une recherche Google te donnera dix opinions contradictoires, le registre de la RBQ te donne un fait.
Une précision utile : notre rôle s'arrête à la mise en relation. On n'exécute aucun travail nous-mêmes. On reçoit ta demande, on la valide, puis on te réfère à des entrepreneurs de ta région, jusqu'à trois soumissions, que tu compares ensuite librement. Ce sont eux qui se déplacent, prennent les mesures et signent le contrat avec toi.
La séquence habituelle est simple. Tu décris la situation en quelques lignes, avec l'année de la maison, l'étage concerné et ce que tu observes. Une visite est planifiée ensuite. Certains demandent un accès intérieur, d'autres se contentent d'un premier coup d'oeil de l'extérieur avant de chiffrer quoi que ce soit.
Vient le document écrit. Lis-le au complet plutôt que de sauter au total : les quantités, les marques annoncées, le délai prévu, les modalités de paiement et surtout ce qui est exclu. Deux offres qui ne décrivent pas la même méthode ne se comparent pas par leur montant, et c'est souvent là que se joue la différence entre un chantier réussi et un rappel deux ans plus tard.
Un mot sur le calendrier, parce qu'il change tout ici. La belle saison va d'avril à la fin de novembre selon la météo, et les carnets se remplissent tôt. Une demande déposée en février laisse plus de choix qu'une demande déposée après la première grosse pluie de juin. Les urgences se traitent en deux temps : une intervention temporaire pour arrêter l'eau, puis la remise en état complète quand les conditions le permettent.
Côté administratif, garde tout au même endroit : la demande, les échanges, les documents reçus, les photos avant et après. Vérifie aussi si ta ville exige une autorisation, ce qui arrive souvent quand l'apparence extérieure change.
Un cerne au plafond, un bardeau manquant au bas d'une jouée, un contre-solin qui pend : réparation ciblée. Du bois noirci, un support qui fléchit sous le pied, une pente douce posée avec la mauvaise méthode : reconstruction partielle. Dans les deux cas on travaille en hauteur, au-dessus d'un débord. Ce n'est pas un chantier de fin de semaine.
Sur les prix, aucun chiffre ici : le coût de création ou de rénovation varie trop selon la structure existante, l'accès et le matériau pour qu'une fourchette publiée serve à quelque chose. Demande plutôt des soumissions écrites qui détaillent la membrane, le type de solin et le traitement des noues, pas juste un montant global. Pour la remise en état complète d'un versant, voir réparation de toiture sans tracas.
Le second est un type de lucarne : celui à un seul pan. Son inclinaison est plus douce que celle du versant principal, ce qui change le bardeau admissible selon le tableau 9.26.3.1. du Code de construction du Québec.
Elle peut, si son volume coupe le parcours de l'air entre l'entrée basse et la sortie haute. Le bulletin nº5 de l'AMCQ demande de s'assurer que l'air circule librement dans tout l'entretoit, sans interférence des saillies, cheminées ou séparations coupe-feu.
Le devis de l'AMCQ, division 4, prévoit une membrane bitumineuse autoadhésive autour de ces ouvrages sur au moins 915 mm sur le support et 200 mm sur le relevé, et jusqu'en bordure inférieure du toit face à celles-ci. C'est une bonne pratique reconnue au Québec, distincte des exigences minimales du Code.
Techniquement oui, en modifiant la charpente pour reprendre les charges. L'ajout touche la structure, l'enveloppe et parfois l'apparence d'un immeuble protégé, donc on valide l'aspect réglementaire municipal avant de dessiner, et on confie les travaux à un entrepreneur détenant une licence en vigueur de la RBQ.
Un ouvrage bien installé ne se remarque pas : un solin à gradins monté rang par rang, une membrane à la bonne place, un entretoit qui respire. Quand un de ces éléments manque, l'hiver montréalais le trouve tout seul.
